一、產品介紹：

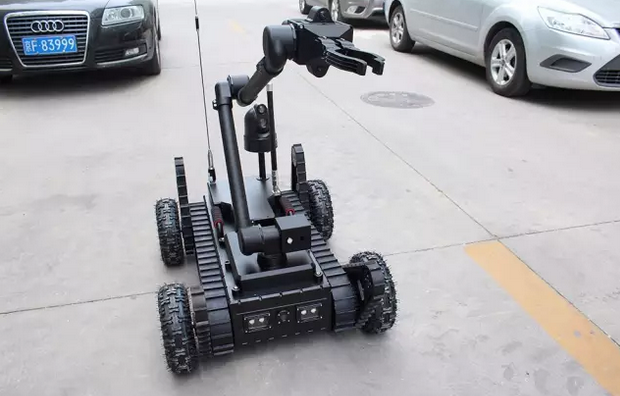

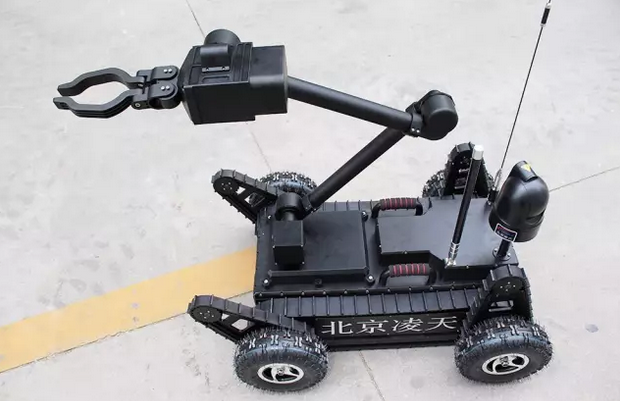

ER3排爆機器人改變了傳統機器人僅能抓取的弊端，大膽將X光透視、銷毀集成到機器人本體上，實現了X光檢查、抓取、銷毀一體化集成排爆作業，大大方便了現場處置人員。

配備360°全景影像系統，360°監控?zé)o死角，用全景軟件將4路攝像機圖像拼接成全景，便于操作者控制機器人；系統采用全地形結構，前后雙擺臂和履帶可應付幾乎所有復雜地形，2×2輪胎確保了高速行走部署。

二、產品特點：

集X光檢查、抓取、水炮銷毀于一體，一套設備解決爆炸物的識別處理；

采用前后4擺臂+履帶+輪胎的結構形式，輪胎可以最大有效提高前進速度、履帶和擺臂適合復雜地形，可以提高越障性能；

機械臂能實現6個自由度旋轉；

配備影像系統，360°監控?zé)o死角，能時時觀察周圍情況便于操作者控制機器人；

機械臂采用進口電機可抓舉10KG重物；

機械臂部分配備爆炸物銷毀器、瞄準器，能現場對爆炸物進行摧毀；

三、技術參數：

★功能：集X光檢查、抓取、銷毀于一體。

★系統組成：由排爆機器人、便攜式X光機、適配操作桿、22mm銷毀器構成

★結構型式：采用前后4擺臂+履帶+輪胎的結構形式，輪胎可以最大有效提高前進速度、履帶和擺臂適合復雜地形，可以提高越障性能。

★爆炸物銷毀器：機械手部分配備爆炸物銷毀器，及瞄準器。

★搭載便攜式X光機及適配操作桿：

★控制方式：有線+無線，配備50米控制線，可在頻率干擾儀開啟的狀態下，正常工作。

★配備排爆機器人適配操作桿，更好的滿足遠距離無人操作

★配備360°全景影像系統，360°監控?zé)o死角，用全景軟件將4路攝像機圖像拼接成全景，便于操作者控制機器人

1）機械臂參數：

   前臂：0-360°

   中臂：0-150°

   大臂：0-180°

   底座：±90°

   爪轉：360°（連續）

   爪張合尺寸：0-200mm

2）影像系統參數：

   像素：1080P

3）抓舉力參數：

   ★抓舉力：≥10KG

4）爆炸物銷毀器參數：

   尺寸：406*53*53mm

   重量：3.2KG

   發射器外徑：53mm

  ★ 發射器口徑：22mm

   擊穿能力：木板70mm；鋼板3mm

   排爆彈外徑：29mm

   排爆彈全長：117mm

5）履帶輪胎行走系統參數：

   ★輪胎直徑：250mm

   爬坡能力：≥30°

   爬樓梯能力：≥30°

   越障高度：250mm

   最大速度：≥1.2m/s

   轉彎半徑：原地旋轉

6）便攜式X光機及適配操作桿參數：

   成像板外形尺寸：383mmx480mmx15mm

  ★ 成像板厚度小于：15mm

   成像板重量小于：3.2kg

   像素尺寸小于：160μm

   射線源尺寸：310mmx50mm

   X 射線穿透力：可穿透 50mm 鋁板。

   光源：光源有線和無線控制

   同步方式：手動控制（13）有線通信：兼容百兆、千兆以太網.

   通信：千兆以太網

   保護材料：高強度碳纖維板

7）控制箱參數：

   控制箱：防護箱；

   顯示屏：12寸高亮度液晶屏；

   顯示圖像：360°全景影像系統；

   操控：行走為高質量搖桿，擺臂為2按鈕；

   電池：可充電鋰電池，滿電工作不得小于3-5小時，剩余電量顯示；

   防護等級：IP65。

   有線控制：100m

   ★無線控制：500m

8）物理性能：

   尺寸：860*700*650mm（包含云臺）

   重量：80KG

9）電源參數：

   電壓：24V

   工作時間：≥12h

系統組成：

ER3排爆機器人          1臺

遙控箱                  1臺

車體充電器（25.2V）    1個

遙控充電器（12.6V）    1個

有線通訊電纜            1卷

便攜式X光機          1臺

適配操作桿          1臺

四、產品認證：

一、產品介紹：

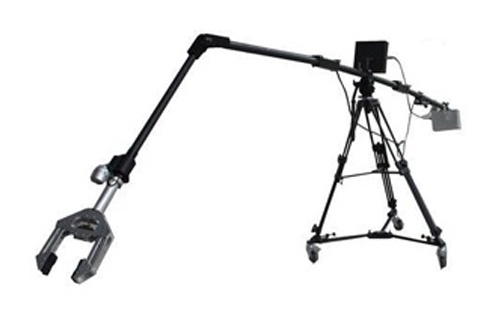

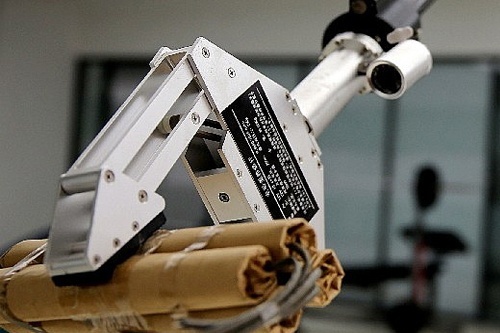

排爆機械手屬于排爆裝置。它包括機械手、機械臂、配重、電池盒和控制等裝置；機械臂由空心臂桿拼接而成，機械手固定在機械臂的一端，機械臂的另一端設置有配重?？刂蒲b置設置有開合控制。結構簡單，操作方便，能控制機械手的開合，結合LED顯示器實現機械手的操作。

二、產品特點：

前端可彎曲的排爆機械手

 A.夾持力大此款排爆機械手夾持力可達到20公斤,同類產品夾持力只能達到3-5公斤。

B.機械臂長機械臂的長度4.5米，同類產品只有3.6米。

C.功能多樣電動控制機械手張合 前端機械手可360度旋轉 帶萬向輪的高度可調支架，可鎖緊 紅外夜視攝像機及LCD監視器，可夜間操作

D.組裝式，攜帶/組裝簡便，重量輕   采用高強度輕質碳纖材料；

3分鐘左右完成組裝；

E.電動抓持，安全可靠 撥動開關可完成抓持/轉移動作； 速度穩定，安全性高；

內置高效充電電池，可連續工作5小時；

手部角度可調，可伸入防爆罐；

適用于不同目標的夾具可隨時更換

F.帶視覺系統，處置爆炸物方便可靠 420線高分辨率CCD攝像機及液晶屏，操作人員可隨時觀察處置物情況具有紅外夜視功能；

液晶屏具備抗強光功能，可在強光戶外操作

三、技術參數：

a)機械手夾持力：20KG

b)機械臂的長度4.5米

 c)機械手控制方式：電動控制機械手張合

d)旋轉角度：前端機械手可360度旋轉、手部角度可調，可伸入防爆罐；

e)支撐方式：帶萬向輪的高度可調支架，可鎖緊

f)攝像頭：紅外夜視攝像機420線高分辨率CCD攝像機 g)前端可彎曲。

g)顯示器：6寸液晶屏具備抗強光功能，可在強光戶外操作 h) 電池工作時間：可連續工作5小時

四、產品認證：

一、產品介紹：

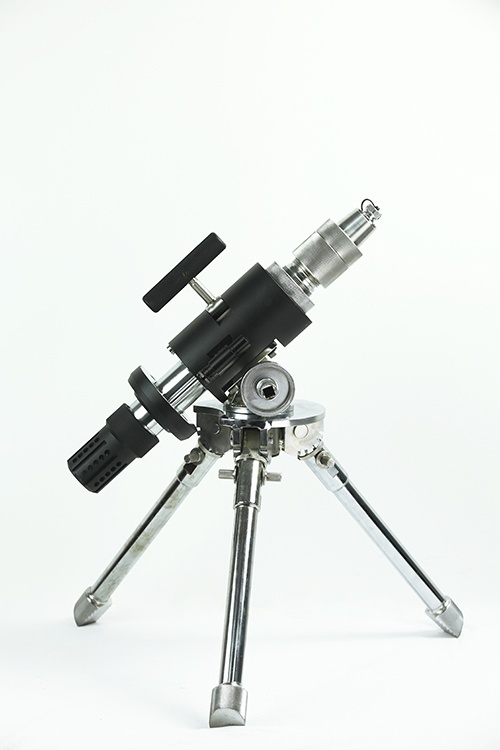

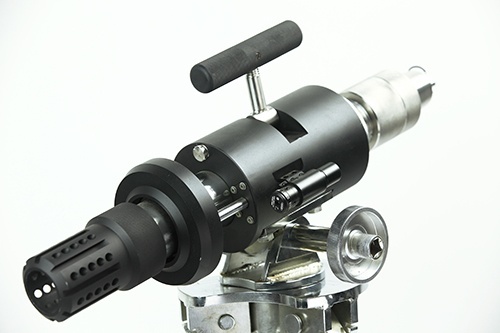

該系統由起爆器提供電能，通過底火點燃發射藥筒，產生高壓氣體推動管身中的水形成高壓水柱，實現解體爆炸物的目的。該產品還配有多種彈頭，可用作不同場合。

二、產品參數：

安全、可靠、摧毀能力強、威力大、多重減震。

三、技術參數：

外型尺寸：500mm*440mm*400mm

重量：21kg 發射器總長：500mm

發射口口徑：38mm

擊穿能力：木板70mm；鋼板3mm

排爆彈外徑：38mm
