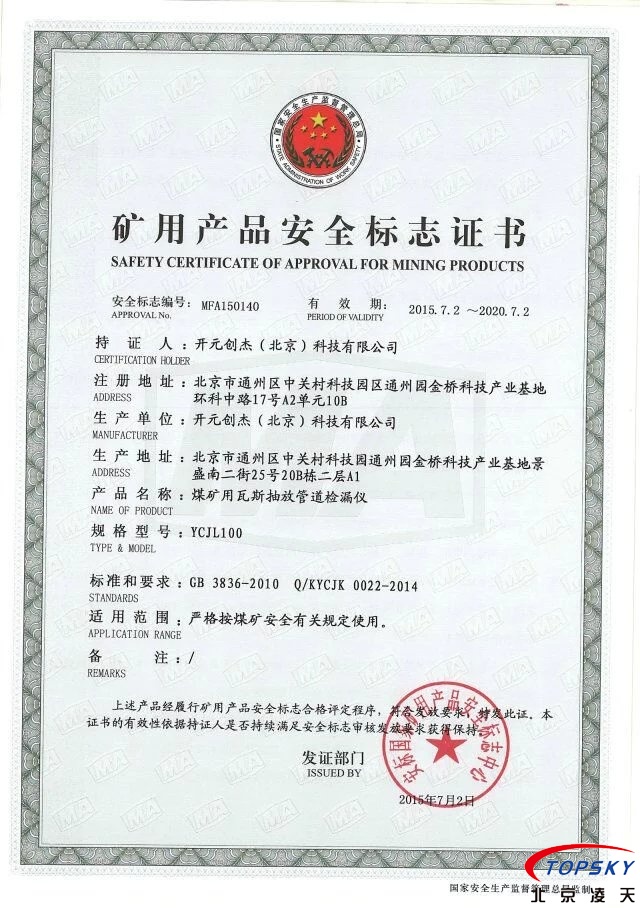

可視化的抽放管道泄漏檢查“神器”取得安標認證

本質安全型

 可視化的抽放管道泄漏檢查神器!

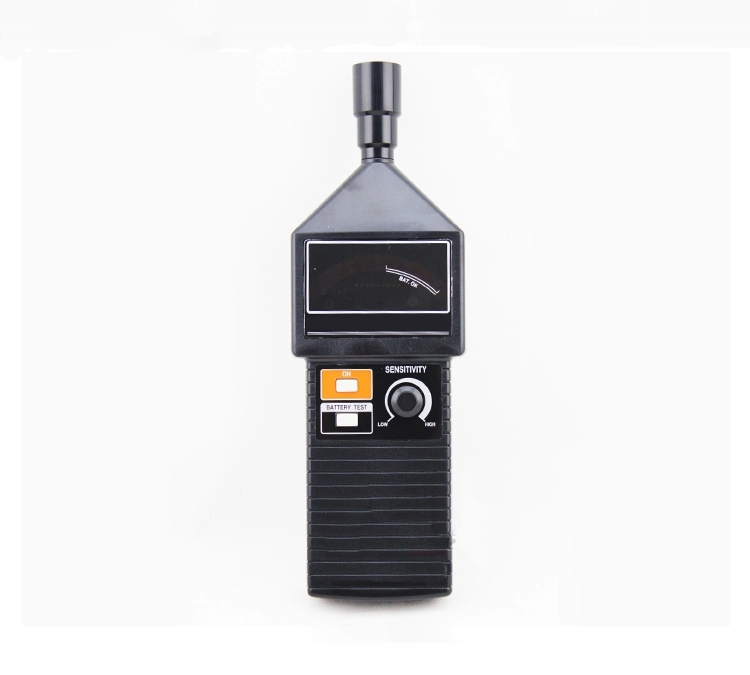

YCJL100

瓦斯抽放管道檢漏儀

研發：開元創杰（北京）科技有限公司


一、       用途

    YCJL100 瓦斯抽放管道檢漏儀是用于檢測井下瓦斯抽采管道和法蘭泄漏位置的本質安全型儀器，防爆標志為Exib I。

二、       工作原理

　　當井下煤層氣集輸管網出現裂隙或孔洞時，由于受到管道內外壓差的作用，會使得大氣經由裂隙或孔洞泄漏進入管道，當泄漏處尺寸較小且雷諾數較高時，流入氣體就會形成湍流，湍流在泄漏孔洞處會產生一定頻率的聲信號。通過檢測泄漏產生的聲信號便可查出抽采管道泄漏部位。

    巡檢人員手持超聲波檢漏儀對抽采管道進行逐段檢測，在發現泄漏后，隨即利用在線堵漏工具箱對泄漏處實施封堵處理。在線堵漏工具箱主要由堵漏劑、注劑槍等組成，該產品具有便于攜帶、操作簡便等特點.

三、       產品特點：

   可視化操作: 定位氣體或空氣泄漏時產生的超聲波音源的位置。泄露程度可由面板上的弧形狀LED顯示，并可由內部聲音蜂鳴或外部耳機指示出來.

   精確測量

   本質安全型

四、       應用范圍：

   瓦斯管道泄漏

   地下管道泄漏

   供熱系統泄漏

   壓縮空氣泄漏

五、       技術參數：

泄露靈敏指示： LED條狀指示面板，音調。

頻率響應： 20KHz — 100KHz

工作電流：＜200mA

存儲容量：能夠測量存儲128個測點數據

工作時間：≥8h

防爆類型：Exib I
